河南變壓器安裝要點有什么

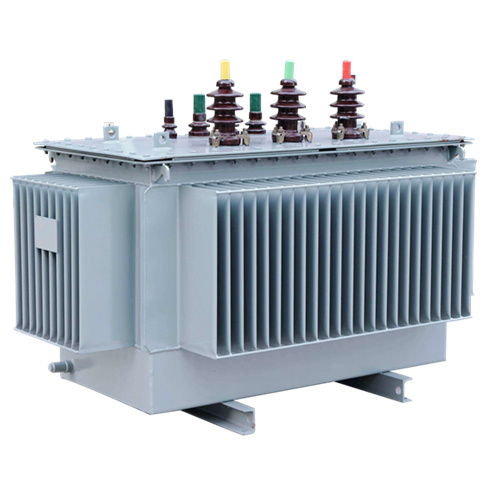

　　安裝要求：

　　（1）設備要求柜（盤）本體外觀檢查應無損傷及變形，油漆完整無損。柜（盤）內部檢查：河南變壓器裝置及元件、絕緣瓷件齊全，無損傷、裂紋等缺陷。

　　安裝前應核對變壓器編號是否與安裝位置相符，按設計圖紙檢查其箱號、箱內回路號。箱門接地應采用軟銅編織線，專用接線端子。箱內接線應整齊，滿足設計要求及驗收規范（GB50303-2002）的規定。

　?。?）作業條件變壓器安裝場所土建應具備內粉刷完成、門窗已裝好的基本條件。預埋管道及預埋件均應清理好；場地具備運輸條件，保持道路平整暢通。

　　（3）變壓器定位：根據設計要求現場確定河南變壓器位置以及現場實際設備安裝情況，按照箱的外形尺寸進行彈線定位。

　?。?）基礎型鋼安裝

　　1）按圖紙要求預制加工基礎型鋼架，并做好防腐處理，按施工圖紙所標位置，將預制好的基礎型鋼架放在預留鐵件上，找平、找正后將基礎型鋼架、預埋鐵件、墊片用電焊焊牢。終基礎型鋼頂部宜高出抹平地面10mm.

　　2）基礎型鋼接地：基礎型鋼安裝完畢后，應將接地線與基礎型鋼的兩端焊牢，焊接面為扁鋼寬度的二倍，然后與柜接地排可靠連接。并做好防腐處理。

　　（5）河南變壓器（盤）安裝

　　1）柜（盤）安裝：應按施工圖的布置，將河南變壓器按照順序逐一就位在基礎型鋼上。單獨柜（盤）進行變壓器廠柜面和側面的垂直度的調整可用加墊鐵的方法解決，但不可超過三片，并焊接牢固。成列柜（盤）各臺就位后，應對柜的水平度及盤面偏差進行調整，應調整到符合施工規范的規定。

　　2）掛墻式的河南變壓器可采用膨脹螺栓固定在墻上，但空心磚或砌塊墻上要預埋燕尾螺栓或采用對拉螺栓進行固定。

　　3）安裝河南變壓器應預埋套箱，安裝后面板應與墻面平。

　　4）柜（盤）調整結束后，應用螺栓將柜體與基礎型鋼進行緊固。

　　5）柜（盤）接地：每臺柜（盤）單獨與基礎型鋼連接，可采用銅線將柜內PE排與接地螺栓可靠聯結，并必須加彈簧墊圈進行防松處理。每扇柜門應分別用銅編織線與PE排可靠聯結。

　　6）柜（盤）頂與母線進行連接，注意應采用母線配套扳手按照要求進行緊固，接觸面應涂中性凡士林。柜間母排連接時應注意母排是否距離其他器件或殼體太近，并注意相位正確。

　　7）控制回路檢查：應檢查線路是否因運輸?shù)纫蛩囟擅?，并逐一進行緊固，河南變壓器元件是否損壞。原則上柜（盤）控制線路在出廠時就進行了校驗，不應對柜內線路私自進行調整，發現問題應與供應商聯系。

　　8）控制線校線后，將每根芯線煨成圓圈，用鍍鋅螺絲、眼圈、彈簧墊連接在每個端子板上。端子板每側一般一個端子壓一根線，不能超過兩根，并且兩根線間加眼圈。多股線應涮錫，不準有斷股。

　?。?）柜（盤）試驗調整

　　1）試驗應由當?shù)毓╇姴块T許可的試驗單位進行。試驗標準符合國家規范、當?shù)毓╇姴块T的規定及產品技術資料要求。

　　2）試驗內容：柜框架、母線、避雷器、瓷瓶、電壓互感器、電流互感器、各類開關等。

　　3）調整內容：過流繼變壓器調整，時間繼變壓器、信號繼河南變壓器調整以及機械連鎖調整。

　　4）二次控制小線調整及模擬試驗，將所有的接線端子螺絲再緊一次。

　　5）絕緣測試：用500V絕緣電阻測試儀器在端子板處測試每條回路的電阻，電阻必須大于0.5MΩ。

　　6）二次小線回路如有晶體管，集成電路、元件時，應使用萬用表測試回路是否接通。

　　7）接通臨時的控制變壓器和操作變壓器；將柜（盤）內的控制、操作變壓器回路熔斷器上端相線拆掉，接上臨時河南變壓器。

　　8）模擬試驗：按圖紙要求，分別模擬試驗控制、連鎖、操作、繼電保護和信號動作，正確無誤，靈敏可靠。

　　9）拆除臨時變壓器，將被拆除的變壓器線復位。

　?。?）送電運行的條件

　　1）安裝作業應全部完畢，質量檢查部門檢查全部合格。試驗項目全部合格，并有試驗報告單。

　　2）試驗用的的驗河南變壓器、絕緣靴、絕緣手套、臨時接地編織銅線、絕緣膠墊、粉沫滅火器等應備齊。

　　3）檢查母線、設備上有無遺留下的雜物。

　　4）做好試運行的組織工作，明確試運行指揮人，操作人和監護人。

　　5）清掃設備及變配電室、控制室的灰塵。用吸塵器清掃變壓器、儀表元件。

　　6）繼電保護動作靈敏可靠，控制、連鎖、信號等動作準確無誤。

　?。?）送電

　　1）由供電部門檢查合格后，將變壓器送進建筑物內，經過驗電、校相無誤。

　　2）由安裝單位合進線柜開關，檢查PT柜上電壓表三相是否電壓正常。

　　3）合變壓器柜開關，檢查河南變壓器是否有電。

　　4）合柜進線開關，查看電壓表三相是否電壓正常。

　　5）按以上順序依次送電。

　　6）在河南變壓器聯絡柜內，在開關的上下側（開關未合狀態）進行同相校核。用電壓表或萬用表電壓檔500V，用表的網個測針，分別接觸兩路的同相，此時電壓表無讀數，表示兩路電同一相。用同樣方法，檢查其他兩相。
